Mehrlängenbausatz Größe III

Mehrlängenbausatz Größe III aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß Richtzeichnung Dlk 1733.ff der BD Nürnberg und HDlk 200.1733.033 der BD Hannover

Bausatzlänge 2080 mm
Bausatzbreite 1540 mm
Bausatztiefe 430 mm

Es gibt sechs verschiedene Schutzkästen, welche in drei Anordnungen zusammengestellt werden können.

Anordnung I Schutzkästen in der Trasse liegend

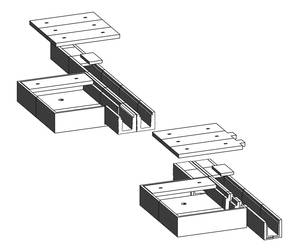

Anordnung II Schutzkästen neben der Trasse liegend
Anordnung III Schutzkasten neben und in der Trasse liegend
Mehrlängenbausatz Größe 3
Mehrlängenbausatz Größe 3

Mehrlängenbausatz Größe III bestehend aus:

1 Stück Kastenteil T … mit Entwässerungsloch und Kabelaussparungen
1 Stück Kastenteil T … mit Entwässerungsloch und Kabelaussparungen
1 Stück Kastenteil T … mit Entwässerungsloch und Kabelaussparungen
1 Stück Kastenteil T … mit Entwässerungsloch und Kabelaussparungen
8 Stück Deckel innenliegend mit Aushebetülle

Ergänzungsteile:

Kastenteil T 1 mit Entwässerungsloch
Kastenteil T 2 mit Entwässerungsloch und Kabelaussparungen
Kastenteil T 3 mit Entwässerungsloch und Kabelaussparungen
Kastenteil T 4 mit Entwässerungsloch und Kabelaussparungen
Kastenteil T 5 mit Entwässerungsloch und Kabelaussparungen
Kastenteil T 6 mit Entwässerungsloch und Kabelaussparungen
Deckel D1 innenliegend mit Aushebetülle
Deckel D2 innenliegend mit Aushebetülle und Keilaussparung
