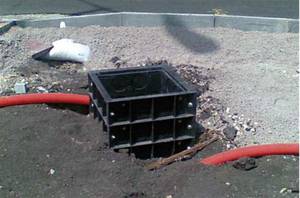

Kunststoffkabelschacht
Kabelschacht aus formstabilen Faserverbundwerkstoffen DMC/SMC, mit horizontalen und vertikalen Verstärkungsrippen, Temperatureinsatzbereich von –40°C bis +140°C, resistent gegen alkalische und aggressive Böden, direkt befahrbar, belastbar für Klasse ...
| lichte Länge | ... | cm |
| lichte Breite | ... | cm |
| lichte Tiefe | ... | cm |
 |
Kunststoffkabelschacht bestehend aus:
| ... Stück | Rahmenelement mit Verschiebesicherung, h = 15cm |
| 1 Stück | Schachtabdeckung Kl. ... |
Ergänzungsteile:
| Bodenplatte mit Sickerloch |
| Neigungssatz, h = 5 / 10 / 15 mm (für Neigungsanpassung) |
| Ausgleichselement, h = 30 mm (für Höhenausgleich) |
| Kunstharzmörtel |
Größentabelle:
| Größe | Klasse | Anzahl der möglichen | ||
|---|---|---|---|---|
| Länge in cm | Breite in cm | B125 | D400 | Kabeleinführungen je Rahmenelement Längsseite x Stirnseite |
| 29 | 27 | X | 1 x 1 | |
| 45 | 30 | X | 2 x 1 | |
| 45 | 45 | X | X | 2 x 2 |
| 60 | 45 | X | X | 3 x 2 |
| 60 | 60 | X | X | 3 x 3 |
| 90 | 45 | X | X | 4 x 2 |
| 90 | 60 | X | X | 4 x 3 |
| 90 | 90 | X | X | 4 x 4 |
| 122 | 45 | X | X | 6 x 2 |
| 122 | 60 | X | X | 6 x 3 |
| 122 | 90 | X | X | 6 x 4 |
| 122 | 122 | X | X | 6 x 6 |
